SE-250 Yandan Girişli IML Robotu
Yoğurt ve margarin kabında standart: 150–300 t makinelerde 2–8 kavite, 2,4 s kuru çevrim.
- 2,4sKuru çevrim
- 0,9sMüdahale
- 2–8Kavite
- 150–300tIMM tonajı
Genel bakış
SE-250, ince cidarlı gıda kabı üreticilerinin en sık kullandığı 150–300 t makine sınıfı için tasarlanmış yandan girişli IML robotudur. Yatay servo ana eksen 1.200 mm strokla kalıp aralığına yandan girer; iki yüzlü EOAT plakası maça tarafındaki ürünleri alırken dişi tarafa yeni etiketleri bırakır. Kalıp içinde geçirilen süre 0,9 saniyedir.
Standart dört istasyonlu kasetli magazin istasyon başına 600 etiket taşır, 5–8 kaviteli kalıplarda LM-8 magazin kullanılır; Simco-Ion Chargemaster jeneratörü etiketi kavite duvarına yükler. KEBA KeMotion kontrolör Euromap 67 üzerinden makineyle senkron çalışır; 10,1" HMI'da reçete, adım adım öğretme ve üretim sayaçları bulunur.
Çıkışta PU bantlı konveyör ürünleri sayar ve istifler. VQ-Vision kamera kontrolü, çift istifleme ve LM-8 magazin opsiyon olarak eklenir.
Öne Çıkan Özellikler
- Servo ana eksen, 0,9 s müdahaleYatay ana eksen kalıp aralığına yandan girer; tek girişte ürünleri alır ve yeni etiketleri kaviteye bırakır.
- İki yüzlü EOAT plakasıBir yüzde etiket çekirdekleri, diğer yüzde ürün tutucuları: tek girişte hem alma hem yerleştirme.
- Kasetli servo etiket magaziniHer kavite için ayrı kaset; hızlı değişim, seviye sensörü ve çift etiket kontrolü.
- Simco-Ion elektrostatik yüklemeEtiket kavite duvarına statik yükle tutunur; kayma ve katlanma önlenir, vakum yalnız taşımada kullanılır.
- KEBA KeMotion kontrol, 10,1" HMIAçık mimari kontrolör; reçete hafızası, adım adım öğretme ve Euromap 67 ile IMM senkronizasyonu.
- Uzaktan erişim ve OPC UAVPN üzerinden HMI ekran paylaşımı ve log analizi; MES/ERP için OPC UA veri noktaları.
- Vakum izlemeHer kavitede vakum sensörü; eksik etiket ya da ürün anında algılanır, çevrim güvenli durdurulur.
- 30 dakikada ürün değişimiHızlı bağlantılı EOAT, kaset değişimi ve reçete çağırma ile yeni ürüne geçiş yarım saatin altında.
- CE ve entegre güvenlikGüvenlik PLC'si, kapı kilitleri ve Euromap 67 güvenlik devresi tek panoda; CE uygunluk beyanı ile teslim.
- Entegre istifleme ve saymaÇıkış konveyörü ürünleri ağzı aşağı taşır, sayar ve paketleme adedine göre istifler.
Galeri
Videolar

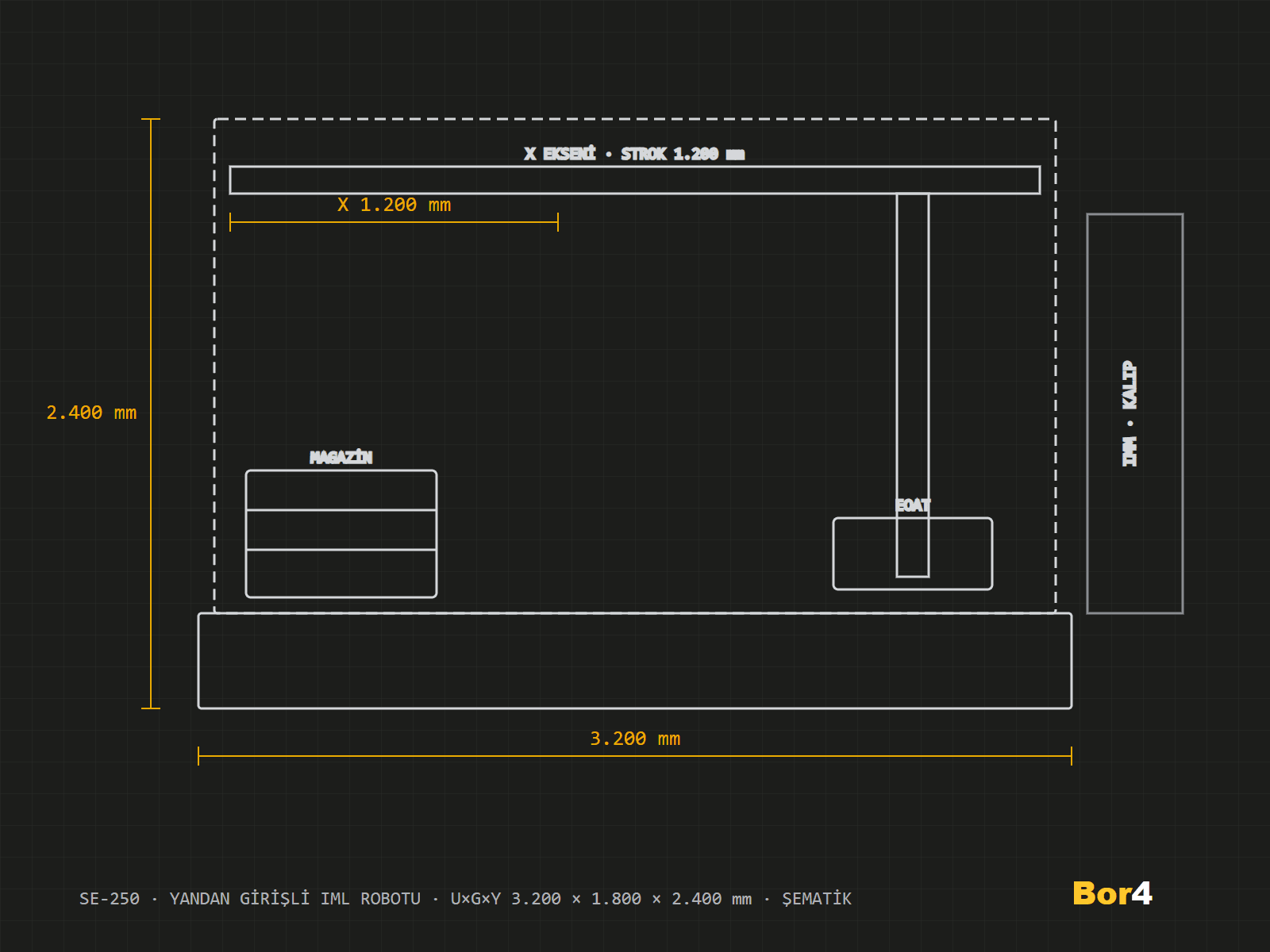

Teknik çizim
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Genel | |
| Uygun enjeksiyon makinesi tonajı | 150–300t |
| Kavite sayısı | 2–8adet |
| Kuru çevrim süresi | 2,4s |
| Kalıp içi müdahale süresi | 0,9s |
| Taşıma kapasitesi | 12kg |
| Etiketleme yüzeyi | 1 / 3 / 5 yüz + kapak |
| Giriş yönü | Yandan (operatör karşısı) |
| Montaj tipi | Zemin, makine yanı |
| Eksenler | |
| X ekseni strok (giriş) | 1.200mm |
| Y ekseni strok (dikey) | 600mm |
| Z ekseni strok (yatay) | 450mm |
| Eksen tahriki | Servo (KEBA KeDrive), kramayer + lineer kızak |
| Tekrarlanabilirlik | ±0,05mm |
| Maksimum hız | 5,0m/s |
Tümünü gör (39)
| Parametre | Değer |
|---|---|
| Etiketleme | |
| Magazin istasyonu | 4; LM-8 opsiyonuyla 8 |
| Magazin kapasitesi | 600etiket/istasyon |
| Etiket alma | Vakum, kavite başına ayrı |
| Etiket yükleme (statik) | Simco-Ion Chargemaster |
| Etiket formatı | Sarma, 1/3/5 yüz, kapak |
| Etiket kontrolü | Vakum sensörü, çift etiket algılama |
| Kontrol ve HMI | |
| Kontrol sistemi | KEBA KeMotion |
| HMI | 10,1" dokunmatik |
| IMM arayüzü | Euromap 67 (Euromap 12 opsiyon) |
| Uzaktan erişim | VPN + OPC UA |
| Reçete hafızası | 500adet |
| Güvenlik | Güvenlik PLC, kapı kilitleri, Euromap 67 güvenlik devresi |
| Enerji ve pnömatik | |
| Bağlantı gücü | 7kW |
| Besleme | 380 V / 50 Hz |
| Hava basıncı | 6bar |
| Hava tüketimi | 28Nl/çevrim |
| Vakum | Becker pompa, kavite başına izleme |
| Ölçüler ve ağırlık | |
| Ölçüler (U×G×Y) | 3.200×1.800×2.400mm |
| Ağırlık | 1.450kg |
| Yer ihtiyacı | 5,8m² |
| Renk | RAL 7016 / RAL 7035 / RAL 1003 |
| Uygunluk ve teslimat | |
| CE uygunluğu | Evet |
| Teslim süresi | 8–10hafta |
| Garanti | 24ay |
| Çıkış donanımı | Konveyör + istifleme (1 hat) |
Opsiyonlar
- OpsiyonelVQ-Vision etiket kontrolüOPT-VQ
Çift kameralı etiket varlığı, konum ve baskı kontrolü; otomatik ret.
- OpsiyonelÇift istifleme istasyonuOPT-2ST
İki bağımsız istif hattı; paketleme değişiminde duruş yok.
- OpsiyonelLM-8 sekiz istasyonlu magazinOPT-LM8
Yüksek kaviteli kalıplar için 8 kaset, 800 etiket/istasyon.
- OpsiyonelBilek dönüşü 90°/180°OPT-360
Beş yüz etiketleme ve kapak uygulamaları için servo bilek.
- OpsiyonelKulp takma entegrasyonuOPT-HA
HA-Handle ünitesiyle kova kulpları hat üzerinde takılır.
- OpsiyonelKutulama / paletleme arayüzüOPT-BOX
Kutulama makinesi ya da paletleyici ile Euromap 17 veri alışverişi.
- OpsiyonelHızlı kalıp değişim setiOPT-QC
İkinci EOAT plakası + magazin kaset seti + reçete; 30 dakikada ürün değişimi.
- StandartVakum izleme ve statik jeneratörOPT-STD
Standart teslimat kapsamında.
Standart Teslimat Kapsamı
- DahilRobot şasesi ve servo eksenler
X/Y/Z servo, enerji zinciri, koruma kabini
- DahilÜrüne özel EOAT plakası (1 adet)
Etiket çekirdekleri + vakum tutucular
- DahilEtiket magazini (kavite sayısı kadar kaset)
- DahilSimco-Ion elektrostatik yükleme ünitesi
- DahilKEBA kontrol panosu ve 10,1" HMI
- DahilÇıkış konveyörü ve istifleme
PU bant, sayıcı, 1 istif hattı
- DahilEuromap 67 kablo seti ve devreye alma
3 gün kurulum + 2 gün eğitim
- Dahil değilVQ-Vision kamera kontrolü
Opsiyon OPT-VQ
- Dahil değilKutulama / paletleme
Proje bazlı
Uyumlu Enjeksiyon Makineleri
Uygun tonaj: 150–300 ton
Haitian80–700 t
Yizumi90–700 t
KraussMaffei80–700 t
Engel80–700 t
Arburg80–650 t
Netstal150–700 t
Sumitomo (SHI) Demag80–700 t
Borche90–700 t
Markalar uyumluluk bilgisi olarak gösterilir; ortaklık anlamına gelmez.
Uygulama Alanları
EndüstriyelEndüstriyel ve Kartuş
Silikon kartuşu, deterjan kabı, saksı ve teknik kaplar: dayanıklı etiket, uzun seriler, 4–8 kavite.
İncele
KozmetikKozmetik ve Kişisel Bakım
Krem kavanozu, metalik ve kabartmalı etiketler, kartuş ve kapaklar: düşük kavite, yüksek görsel kalite.
İncele
Gıdaİnce Cidarlı Gıda Kapları
Yoğurt, ayran, margarin, tereyağı, peynir ve dondurma kapları: 80–1000 ml, 4–16 kavite, 2,2–4,0 s çevrim.
İncele
KapakKapak ve Bardak
Etiketsiz kapakta 2 saniyeye yakın, IML kapakta 2,4–2,6 s çevrim; bardakta tam çevre etiket; etiketli ve etiketsiz üretim aynı hatta.
İncele
