SE-Compact· SE Yandan girişli IML robotları

SE-Compact Yandan Girişli IML Robotu

Küçük kap ve kapak için giriş segmenti: 80–160 t makinelerde 1–4 kavite IML.

YeniTeslim süresi: 6–8 hafta
  • 2,6sKuru çevrim
  • 1,0sMüdahale
  • 1–4Kavite
  • 80–160tIMM tonajı
Teklif İsteTeknik Föy (PDF)
SE-Compact Yandan Girişli IML Robotu

Genel bakış

SE-Compact, krem kavanozu, küçük kapak ve tek porsiyon kaplar gibi 1–4 kaviteli uygulamalar için tasarlanmış giriş segmenti yandan girişli IML robotudur. Makine yanında 2,9 m² yer kaplar; mevcut enjeksiyon hattına Euromap 67 ile bağlanır; kurulum 3 gün, operatör eğitimi 2 gün sürer.

Ana eksen, magazin ve elektrostatik yükleme büyük kardeşleriyle aynı bileşenlerden oluşur; farkı yalnız strok ve taşıma kapasitesidir. Kavite sayısı arttığında EOAT plakası ve kaset seti SE-250'ye taşınabilir.

Öne Çıkan Özellikler

  • Servo ana eksen, 1,0 s müdahaleYatay ana eksen kalıp aralığına yandan girer; tek girişte ürünleri alır ve yeni etiketleri kaviteye bırakır.
  • İki yüzlü EOAT plakasıBir yüzde etiket çekirdekleri, diğer yüzde ürün tutucuları: tek girişte hem alma hem yerleştirme.
  • Kasetli servo etiket magaziniHer kavite için ayrı kaset; hızlı değişim, seviye sensörü ve çift etiket kontrolü.
  • Simco-Ion elektrostatik yüklemeEtiket kavite duvarına statik yükle tutunur; kayma ve katlanma önlenir, vakum yalnız taşımada kullanılır.
  • KEBA KeMotion kontrol, 10,1" HMIAçık mimari kontrolör; reçete hafızası, adım adım öğretme ve Euromap 67 ile IMM senkronizasyonu.
  • 30 dakikada ürün değişimiHızlı bağlantılı EOAT, kaset değişimi ve reçete çağırma ile yeni ürüne geçiş yarım saatin altında.
  • CE ve entegre güvenlikGüvenlik PLC'si, kapı kilitleri ve Euromap 67 güvenlik devresi tek panoda; CE uygunluk beyanı ile teslim.
  • 2,9 m² yer ihtiyacıMakine yanına sığar; pano şaseye entegre, ayrı kabin gerekmez.

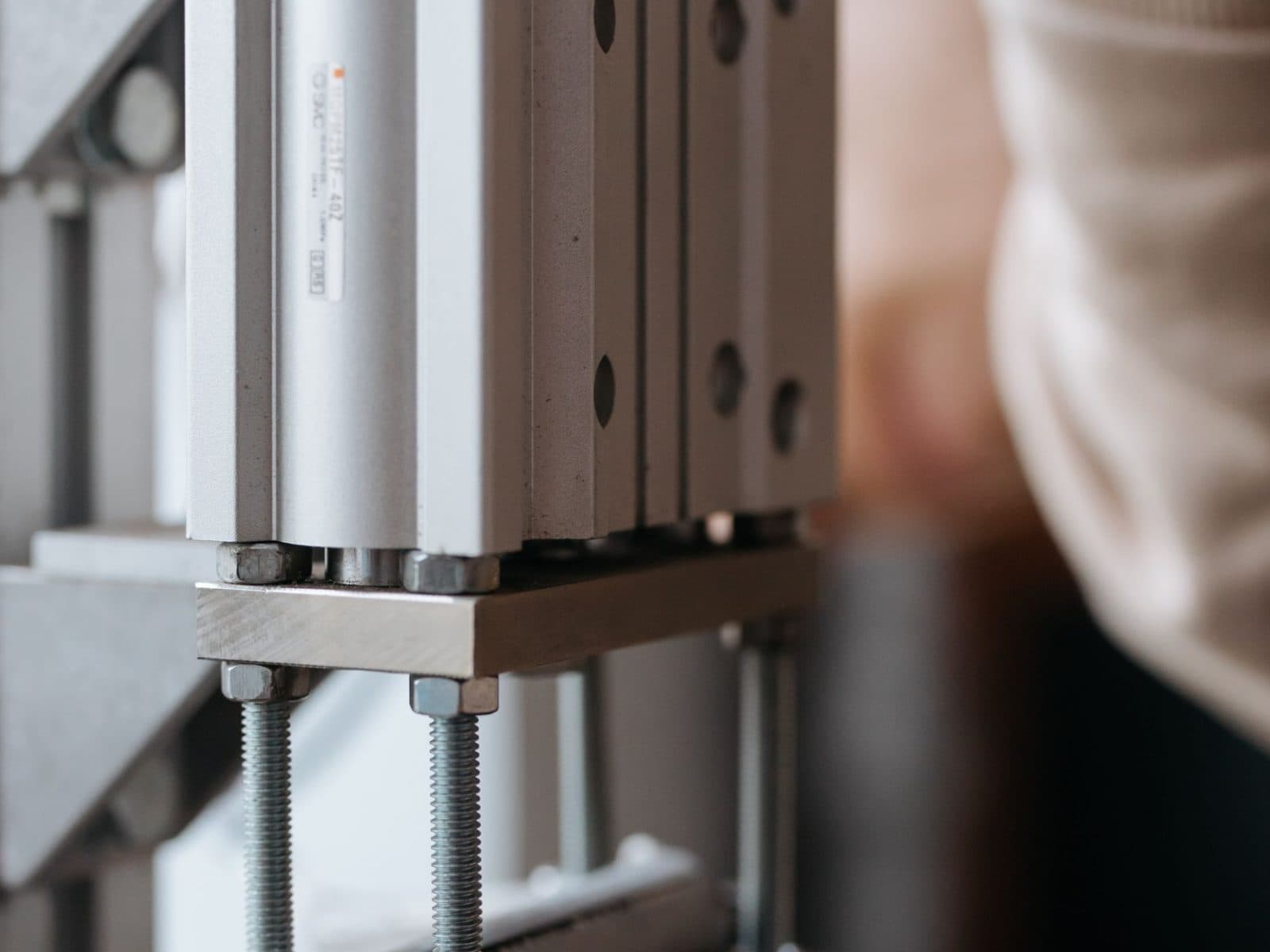

Galeri

SE-Compact Yandan Girişli IML Robotu 101 / 03

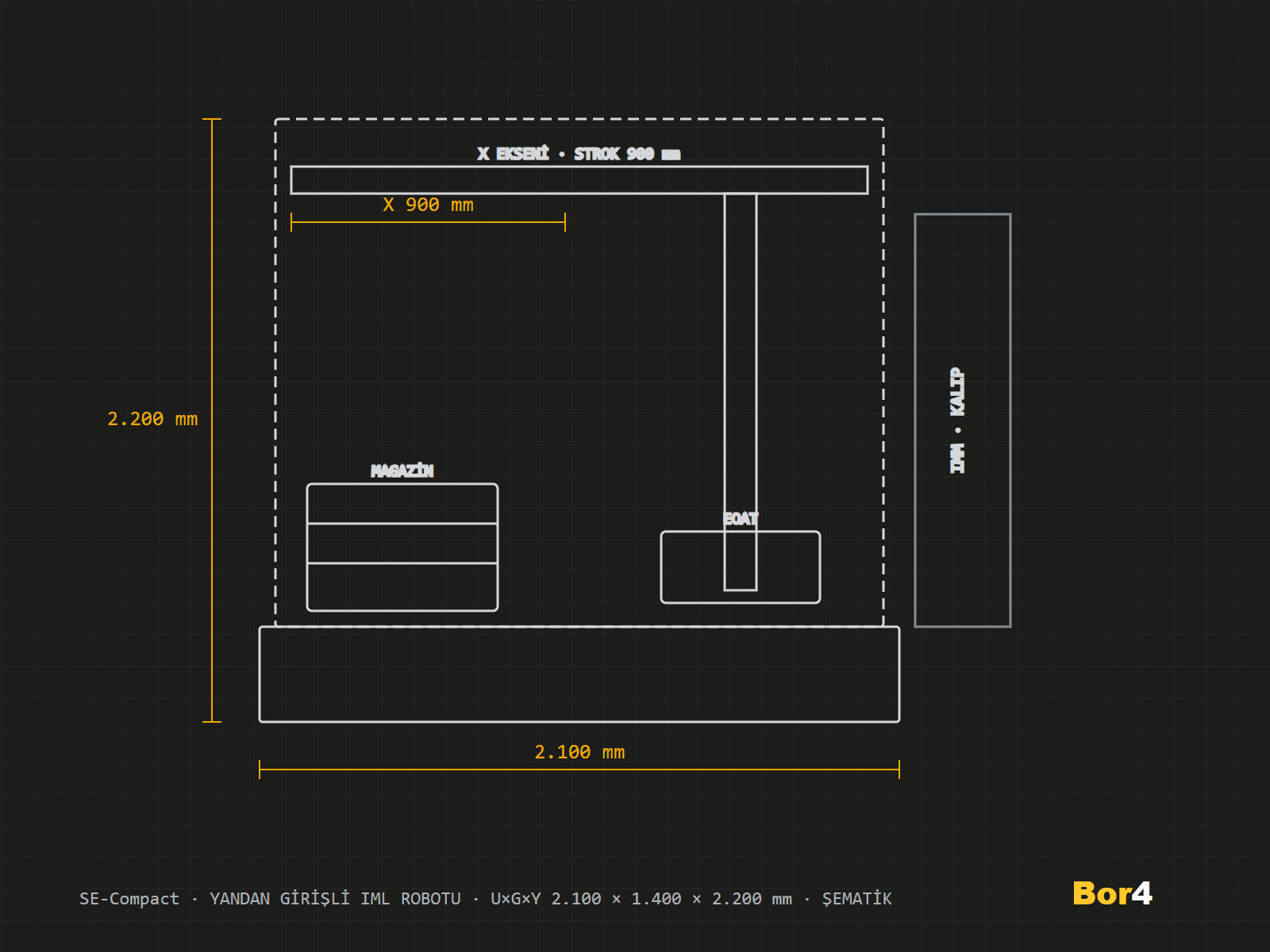

Teknik çizim

Teknik Özellikler

Teknik Föy (PDF)
Genel
Uygun enjeksiyon makinesi tonajı80–160t
Kavite sayısı1–4adet
Kuru çevrim süresi2,6s
Kalıp içi müdahale süresi1,0s
Taşıma kapasitesi6kg
Etiketleme yüzeyi1 / 3 yüz + kapak
Giriş yönüYandan (operatör karşısı)
Montaj tipiZemin, makine yanı
Eksenler
X ekseni strok (giriş)900mm
Y ekseni strok (dikey)450mm
Z ekseni strok (yatay)350mm
Eksen tahrikiServo (KEBA KeDrive)
Tekrarlanabilirlik±0,1mm
Maksimum hız4,0m/s
Tümünü gör (39)
Etiketleme
Magazin istasyonu1–4adet
Magazin kapasitesi500etiket/istasyon
Etiket almaVakum, kavite başına ayrı
Etiket yükleme (statik)Simco-Ion Chargemaster
Etiket formatıSarma, tek yüz, kapak
Etiket kontrolüVakum sensörü
Kontrol ve HMI
Kontrol sistemiKEBA KeMotion
HMI10,1" dokunmatik
IMM arayüzüEuromap 67
Uzaktan erişimVPN (opsiyon)
Reçete hafızası200adet
GüvenlikGüvenlik PLC, kapı kilidi
Enerji ve pnömatik
Bağlantı gücü4kW
Besleme380 V / 50 Hz
Hava basıncı6bar
Hava tüketimi18Nl/çevrim
VakumEntegre pompa
Ölçüler ve ağırlık
Ölçüler (U×G×Y)2.100×1.400×2.200mm
Ağırlık850kg
Yer ihtiyacı2,9m²
RenkRAL 7016 / RAL 1003
Uygunluk ve teslimat
CE uygunluğuEvet
Teslim süresi6–8hafta
Garanti24ay
Çıkış donanımıKonveyör + istifleme (1 hat)

Opsiyonlar

  • VQ-Vision etiket kontrolüOPT-VQ

    Çift kameralı etiket varlığı, konum ve baskı kontrolü; otomatik ret.

    Opsiyonel
  • Bilek dönüşü 90°/180°OPT-360

    Beş yüz etiketleme ve kapak uygulamaları için servo bilek.

    Opsiyonel
  • Hızlı kalıp değişim setiOPT-QC

    İkinci EOAT plakası + magazin kaset seti + reçete; 30 dakikada ürün değişimi.

    Opsiyonel
  • Vakum izleme ve statik jeneratörOPT-STD

    Standart teslimat kapsamında.

    Standart

Standart Teslimat Kapsamı

  • Robot şasesi ve servo eksenler

    X/Y/Z servo, enerji zinciri, koruma kabini

    Dahil
  • Ürüne özel EOAT plakası (1 adet)

    Etiket çekirdekleri + vakum tutucular

    Dahil
  • Etiket magazini (kavite sayısı kadar kaset)
    Dahil
  • Simco-Ion elektrostatik yükleme ünitesi
    Dahil
  • KEBA kontrol panosu ve 10,1" HMI
    Dahil
  • Çıkış konveyörü ve istifleme

    PU bant, sayıcı, 1 istif hattı

    Dahil
  • Euromap 67 kablo seti ve devreye alma

    3 gün kurulum + 2 gün eğitim

    Dahil
  • VQ-Vision kamera kontrolü

    Opsiyon OPT-VQ

    Dahil değil

Uyumlu Enjeksiyon Makineleri

Uygun tonaj: 80–160 ton

  • HaitianHaitian80–700 t
  • YizumiYizumi90–700 t
  • KraussMaffeiKraussMaffei80–700 t
  • EngelEngel80–700 t
  • ArburgArburg80–650 t
  • NetstalNetstal150–700 t
  • BorcheBorche90–700 t

Markalar uyumluluk bilgisi olarak gösterilir; ortaklık anlamına gelmez.

Uygulama Alanları

Tüm uygulamalar

Sıkça sorulan sorular

Euromap 67 arayüzü olan her makineyle çalışır. Tonaj aralığı ve kalıp aralığı ölçüleri teklif aşamasında kontrol edilir; Euromap 12 için dönüştürücü sunuyoruz.

Hızlı bağlantılı EOAT ve kaset seti hazırsa 30 dakikanın altında. Reçete HMI'dan çağrılır; eksen konumları kendiliğinden gelir.

Standart teslim 6–8 haftadır. Fabrika kabul testi (FAT) kendi kalıbınız ve etiketinizle İkitelli'deki test merkezimizde yapılır; sahada 3 gün kurulum, 2 gün eğitim.

PP, PE ve PET tabanlı 50–80 µm etiketler; metalik ve kabartmalı etiketler için statik yükleme parametreleri reçeteye kaydedilir.
