SE-650 Yandan Girişli IML Robotu
Kova ve büyük kaplar için: 450–700 t makinelerde 2–16 kavite, 30 kg taşıma, kulp takma entegrasyonu.
- 3,0sKuru çevrim
- 1,1sMüdahale
- 2–16Kavite
- 450–700tIMM tonajı
Genel bakış
SE-650, boya ve gıda kovası üreticileri için tasarlanmış ağır hizmet yandan girişli IML robotudur. 450–700 t makinelerde 2 kaviteli 20 litrelik kovadan 16 kaviteli 1 litrelik kaba kadar geniş bir aralığı kapsar. 30 kg taşıma kapasitesi, kulplu kova tutucularını ve büyük sarma etiket çekirdeklerini birlikte taşımaya yeter.
HA-Handle kulp takma ünitesiyle entegre çalıştığında kova kalıptan çıkar çıkmaz kulpu hat üzerinde takılır; operatör gerekmez. Yüksek etiketler için 900 mm'lik dikey strok ve çift kademeli vakum devresi standarttır.
Konveyör, istifleme, kutulama ve paletleme arayüzü proje bazlı yapılandırılır.
Öne Çıkan Özellikler
- Güçlendirilmiş servo ana eksen, 1,1 s müdahaleYatay ana eksen kalıp aralığına yandan girer; tek girişte ürünleri alır ve yeni etiketleri kaviteye bırakır.
- İki yüzlü EOAT plakasıBir yüzde etiket çekirdekleri, diğer yüzde ürün tutucuları: tek girişte hem alma hem yerleştirme.
- Kasetli servo etiket magaziniHer kavite için ayrı kaset; hızlı değişim, seviye sensörü ve çift etiket kontrolü.
- Simco-Ion elektrostatik yüklemeEtiket kavite duvarına statik yükle tutunur; kayma ve katlanma önlenir, vakum yalnız taşımada kullanılır.
- KEBA KeMotion kontrol, 15" HMIAçık mimari kontrolör; reçete hafızası, adım adım öğretme ve Euromap 67 ile IMM senkronizasyonu.
- Uzaktan erişim ve OPC UAVPN üzerinden HMI ekran paylaşımı ve log analizi; MES/ERP için OPC UA veri noktaları.
- Vakum izlemeHer kavitede vakum sensörü; eksik etiket ya da ürün anında algılanır, çevrim güvenli durdurulur.
- Kulp takma entegrasyonu (opsiyon)HA-Handle ünitesi robotla senkron çalışır; kulp takma hat üzerinde 4 saniyede tamamlanır.
- CE ve entegre güvenlikGüvenlik PLC'si, kapı kilitleri ve Euromap 67 güvenlik devresi tek panoda; CE uygunluk beyanı ile teslim.
- Entegre istifleme ve saymaÇıkış konveyörü ürünleri ağzı aşağı taşır, sayar ve paketleme adedine göre istifler.
Galeri

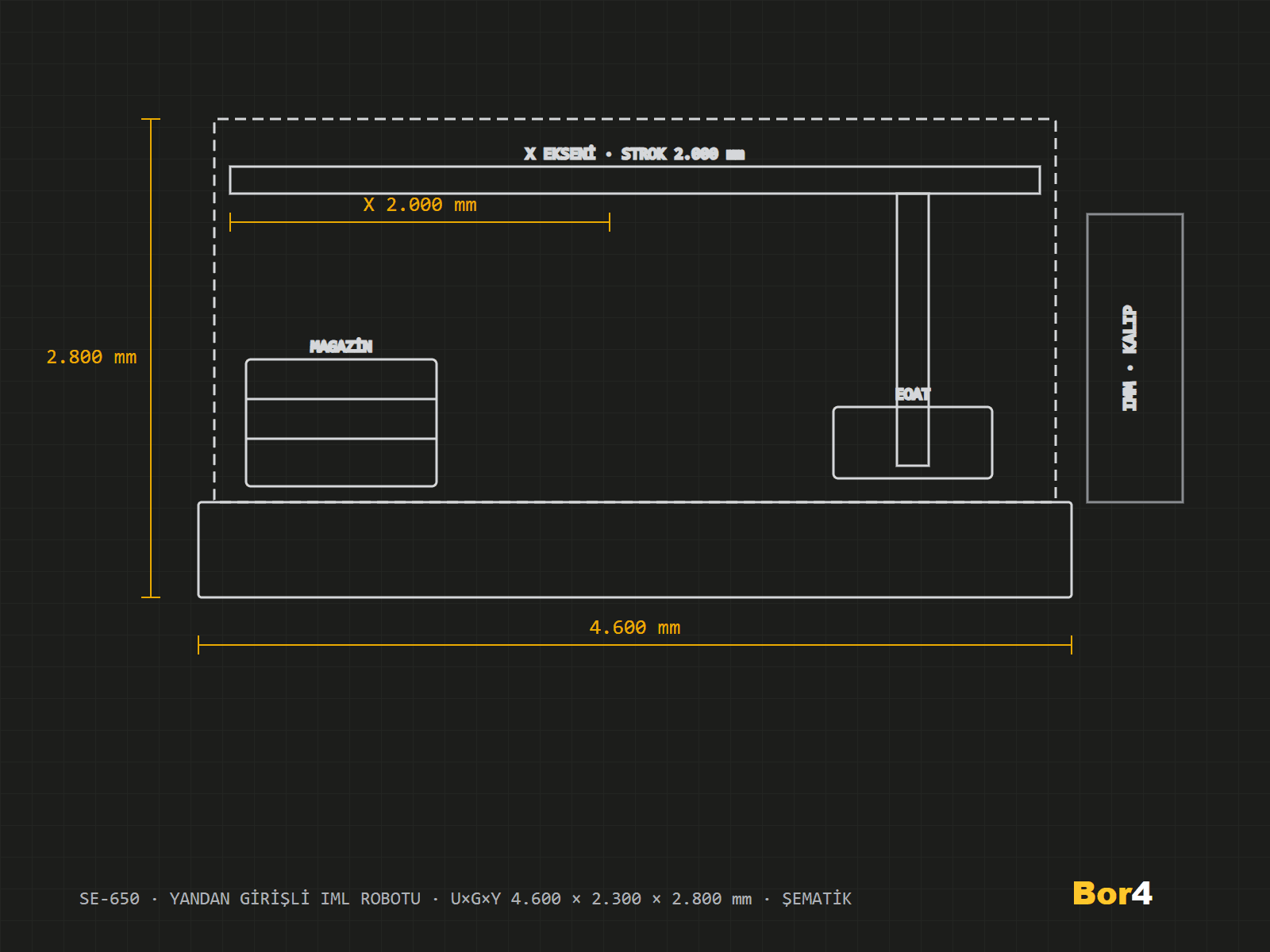

Teknik çizim
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Genel | |
| Uygun enjeksiyon makinesi tonajı | 450–700t |
| Kavite sayısı | 2–16adet |
| Kuru çevrim süresi | 3,0s |
| Kalıp içi müdahale süresi | 1,1s |
| Taşıma kapasitesi | 30kg |
| Etiketleme yüzeyi | Sarma (tam çevre) + kapak |
| Giriş yönü | Yandan (operatör karşısı) |
| Montaj tipi | Zemin, makine yanı |
| Eksenler | |
| X ekseni strok (giriş) | 2.000mm |
| Y ekseni strok (dikey) | 900mm |
| Z ekseni strok (yatay) | 600mm |
| Eksen tahriki | Servo (KEBA KeDrive), çift kramayer |
| Tekrarlanabilirlik | ±0,08mm |
| Maksimum hız | 4,5m/s |
Tümünü gör (39)
| Parametre | Değer |
|---|---|
| Etiketleme | |
| Magazin istasyonu | Kavite sayısı kadar (2–16) |
| Magazin kapasitesi | 400etiket/istasyon |
| Etiket alma | Vakum + mekanik destek |
| Etiket yükleme (statik) | Simco-Ion Chargemaster (2 kanal) |
| Etiket formatı | Sarma, kova, büyük kapak |
| Etiket kontrolü | Vakum sensörü, çift etiket algılama |
| Kontrol ve HMI | |
| Kontrol sistemi | KEBA KeMotion |
| HMI | 15" dokunmatik |
| IMM arayüzü | Euromap 67 |
| Uzaktan erişim | VPN + OPC UA |
| Reçete hafızası | 500adet |
| Güvenlik | Güvenlik PLC, kapı kilitleri, Euromap 67 güvenlik devresi |
| Enerji ve pnömatik | |
| Bağlantı gücü | 12kW |
| Besleme | 380 V / 50 Hz |
| Hava basıncı | 6bar |
| Hava tüketimi | 45Nl/çevrim |
| Vakum | Becker pompa, çift kademe |
| Ölçüler ve ağırlık | |
| Ölçüler (U×G×Y) | 4.600×2.300×2.800mm |
| Ağırlık | 2.800kg |
| Yer ihtiyacı | 10,6m² |
| Renk | RAL 7016 / RAL 7035 / RAL 1003 |
| Uygunluk ve teslimat | |
| CE uygunluğu | Evet |
| Teslim süresi | 10–12hafta |
| Garanti | 24ay |
| Çıkış donanımı | Konveyör, kulp takma (opsiyon), istifleme |
Opsiyonlar
- OpsiyonelVQ-Vision etiket kontrolüOPT-VQ
Çift kameralı etiket varlığı, konum ve baskı kontrolü; otomatik ret.
- OpsiyonelÇift istifleme istasyonuOPT-2ST
İki bağımsız istif hattı; paketleme değişiminde duruş yok.
- OpsiyonelLM-8 sekiz istasyonlu magazinOPT-LM8
Yüksek kaviteli kalıplar için 8 kaset, 800 etiket/istasyon.
- OpsiyonelBilek dönüşü 90°/180°OPT-360
Beş yüz etiketleme ve kapak uygulamaları için servo bilek.
- OpsiyonelKulp takma entegrasyonuOPT-HA
HA-Handle ünitesiyle kova kulpları hat üzerinde takılır.
- OpsiyonelKutulama / paletleme arayüzüOPT-BOX
Kutulama makinesi ya da paletleyici ile Euromap 17 veri alışverişi.
- OpsiyonelHızlı kalıp değişim setiOPT-QC
İkinci EOAT plakası + magazin kaset seti + reçete; 30 dakikada ürün değişimi.
- StandartVakum izleme ve statik jeneratörOPT-STD
Standart teslimat kapsamında.
Standart Teslimat Kapsamı
- DahilRobot şasesi ve servo eksenler
X/Y/Z servo, enerji zinciri, koruma kabini
- DahilÜrüne özel EOAT plakası (1 adet)
Etiket çekirdekleri + vakum tutucular
- DahilEtiket magazini (kavite sayısı kadar kaset)
- DahilSimco-Ion elektrostatik yükleme ünitesi
- DahilKEBA kontrol panosu ve 15" HMI
- DahilÇıkış konveyörü ve istifleme
PU bant, sayıcı, 1 istif hattı
- DahilEuromap 67 kablo seti ve devreye alma
3 gün kurulum + 2 gün eğitim
- Dahil değilVQ-Vision kamera kontrolü
Opsiyon OPT-VQ
- Dahil değilKutulama / paletleme
Proje bazlı
Uyumlu Enjeksiyon Makineleri
Uygun tonaj: 450–700 ton
Haitian80–700 t
Yizumi90–700 t
KraussMaffei80–700 t
Engel80–700 t
Arburg80–650 t
Netstal150–700 t
Sumitomo (SHI) Demag80–700 t
Borche90–700 t
Markalar uyumluluk bilgisi olarak gösterilir; ortaklık anlamına gelmez.
