SE-Twin Stack Kalıp IML Robotu
Stack (kat) kalıplar için: 2×6 ve 2×8 kavite, iki yüzlü plaka, tek girişte iki kalıp yüzü.
- 2,6sKuru çevrim
- 1,0sMüdahale
- 2×6 / 2×8Kavite
- 350–650tIMM tonajı
Genel bakış
Stack kalıplar aynı tonajda iki kat ürün verir; ancak iki ayrım yüzeyine aynı anda etiket bırakıp ürün almak standart robotların sınırıdır. SE-Twin'in dikey iki yüzlü plakası her iki yüze dönük çekirdek ve tutucu taşır; tek girişte 2×8 kaviteyi tamamlar.
İki bağımsız LM-8 magazin ve iki kanallı Simco-Ion yükleme her yüz için ayrı reçete parametreleri tutar. Kalıp açıklığı ve strok senkronizasyonu KEBA kontrolörde Euromap 67 sinyalleriyle yönetilir.
Çıkışta iki hatlı istifleme standarttır; Opsiyonel VQ-Vision, iki kamerayla her iki yüzün etiketini kontrol eder.
Öne Çıkan Özellikler
- Çift yüzlü dikey plakaHer iki ayrım yüzeyine dönük çekirdek ve tutucular; tek girişte 2×8 kavite.
- Servo ana eksen, 1,0 s müdahaleYatay ana eksen kalıp aralığına yandan girer; tek girişte ürünleri alır ve yeni etiketleri kaviteye bırakır.
- İki bağımsız LM-8 magazinHer kavite için ayrı kaset; hızlı değişim, seviye sensörü ve çift etiket kontrolü.
- İki kanallı elektrostatik yüklemeEtiket kavite duvarına statik yükle tutunur; kayma ve katlanma önlenir, vakum yalnız taşımada kullanılır.
- KEBA KeMotion kontrol, 15" HMIAçık mimari kontrolör; reçete hafızası, adım adım öğretme ve Euromap 67 ile IMM senkronizasyonu.
- Uzaktan erişim ve OPC UAVPN üzerinden HMI ekran paylaşımı ve log analizi; MES/ERP için OPC UA veri noktaları.
- Vakum izlemeHer kavitede vakum sensörü; eksik etiket ya da ürün anında algılanır, çevrim güvenli durdurulur.
- 30 dakikada ürün değişimiHızlı bağlantılı EOAT, kaset değişimi ve reçete çağırma ile yeni ürüne geçiş yarım saatin altında.
- CE ve entegre güvenlikGüvenlik PLC'si, kapı kilitleri ve Euromap 67 güvenlik devresi tek panoda; CE uygunluk beyanı ile teslim.
- Entegre istifleme ve saymaÇıkış konveyörü ürünleri ağzı aşağı taşır, sayar ve paketleme adedine göre istifler.
Galeri

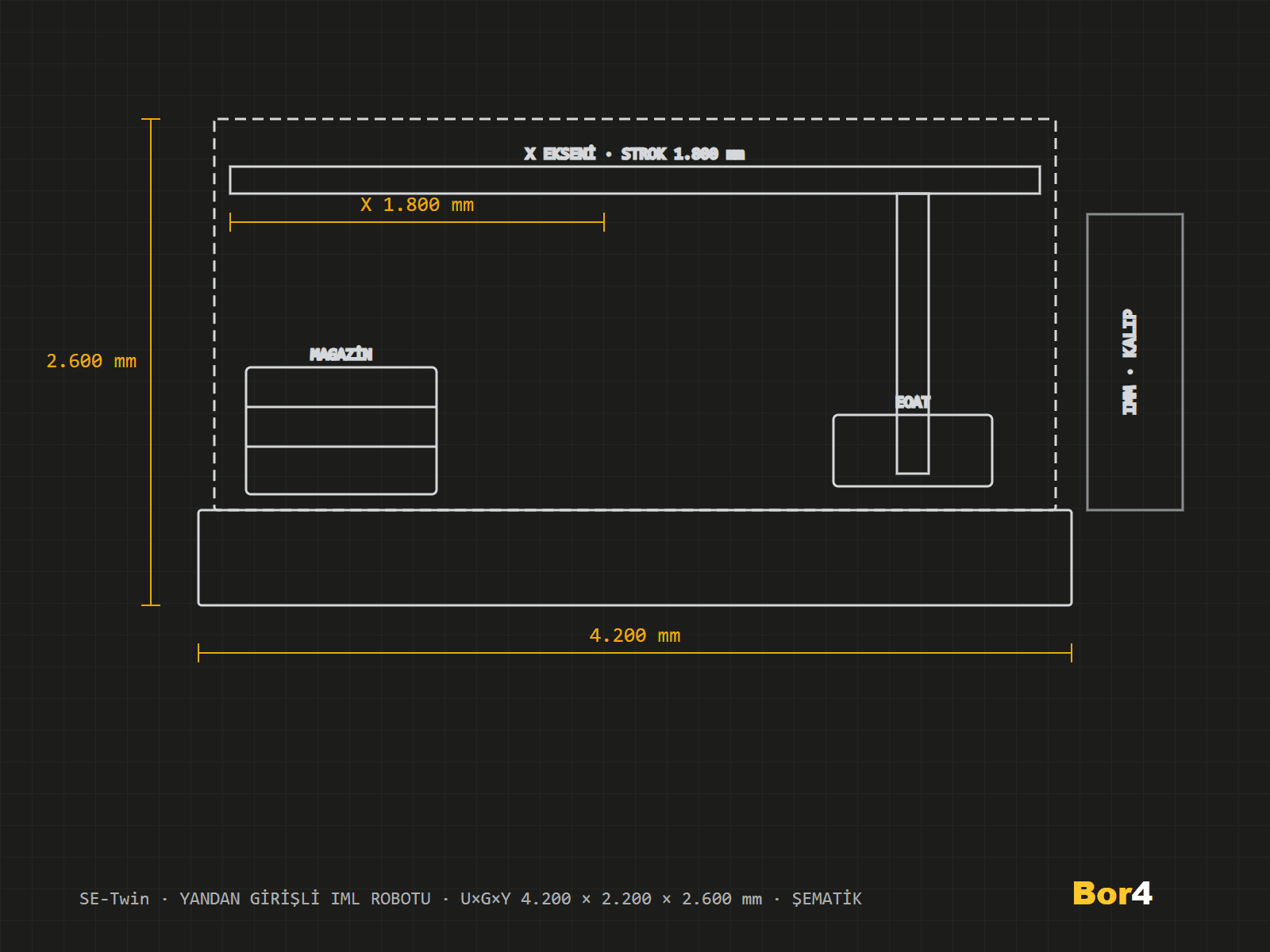

Teknik çizim
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Genel | |
| Uygun enjeksiyon makinesi tonajı | 350–650t |
| Kavite sayısı | 2×6 / 2×8adet |
| Kuru çevrim süresi | 2,6s |
| Kalıp içi müdahale süresi | 1,0s |
| Taşıma kapasitesi | 24kg |
| Etiketleme yüzeyi | 1 / 3 / 5 yüz + kapak |
| Giriş yönü | Yandan, çift yüz |
| Montaj tipi | Zemin, makine yanı |
| Eksenler | |
| X ekseni strok (giriş) | 1.800mm |
| Y ekseni strok (dikey) | 800mm |
| Z ekseni strok (yatay) | 550mm |
| Eksen tahriki | Servo (KEBA KeDrive), kramayer + lineer kızak |
| Tekrarlanabilirlik | ±0,05mm |
| Maksimum hız | 5,0m/s |
Tümünü gör (39)
| Parametre | Değer |
|---|---|
| Etiketleme | |
| Magazin istasyonu | 2×8adet |
| Magazin kapasitesi | 800etiket/istasyon |
| Etiket alma | Vakum, kavite başına ayrı |
| Etiket yükleme (statik) | Simco-Ion Chargemaster (2 kanal) |
| Etiket formatı | Sarma, 1/3/5 yüz, kapak |
| Etiket kontrolü | Vakum sensörü, çift etiket algılama |
| Kontrol ve HMI | |
| Kontrol sistemi | KEBA KeMotion |
| HMI | 15" dokunmatik |
| IMM arayüzü | Euromap 67 |
| Uzaktan erişim | VPN + OPC UA |
| Reçete hafızası | 500adet |
| Güvenlik | Güvenlik PLC, kapı kilitleri, Euromap 67 güvenlik devresi |
| Enerji ve pnömatik | |
| Bağlantı gücü | 11kW |
| Besleme | 380 V / 50 Hz |
| Hava basıncı | 6bar |
| Hava tüketimi | 52Nl/çevrim |
| Vakum | 2× Becker pompa |
| Ölçüler ve ağırlık | |
| Ölçüler (U×G×Y) | 4.200×2.200×2.600mm |
| Ağırlık | 2.400kg |
| Yer ihtiyacı | 9,2m² |
| Renk | RAL 7016 / RAL 7035 / RAL 1003 |
| Uygunluk ve teslimat | |
| CE uygunluğu | Evet |
| Teslim süresi | 10–12hafta |
| Garanti | 24ay |
| Çıkış donanımı | Konveyör + çift istifleme (2 hat) |
Opsiyonlar
- OpsiyonelVQ-Vision etiket kontrolüOPT-VQ
Çift kameralı etiket varlığı, konum ve baskı kontrolü; otomatik ret.
- StandartÇift istifleme istasyonuOPT-2ST
İki bağımsız istif hattı; paketleme değişiminde duruş yok.
- StandartLM-8 sekiz istasyonlu magazinOPT-LM8
Standart donanım; iki bağımsız ünite, her ayrım yüzeyine bir magazin.
- OpsiyonelBilek dönüşü 90°/180°OPT-360
Beş yüz etiketleme ve kapak uygulamaları için servo bilek.
- OpsiyonelKutulama / paletleme arayüzüOPT-BOX
Kutulama makinesi ya da paletleyici ile Euromap 17 veri alışverişi.
- OpsiyonelHızlı kalıp değişim setiOPT-QC
İkinci EOAT plakası + magazin kaset seti + reçete; 30 dakikada ürün değişimi.
- StandartVakum izleme ve statik jeneratörOPT-STD
Standart teslimat kapsamında.
Standart Teslimat Kapsamı
- DahilRobot şasesi ve servo eksenler
X/Y/Z servo, enerji zinciri, koruma kabini
- DahilÜrüne özel EOAT plakası (1 adet)
Etiket çekirdekleri + vakum tutucular
- DahilEtiket magazini (kavite sayısı kadar kaset)
- DahilSimco-Ion elektrostatik yükleme ünitesi
- DahilKEBA kontrol panosu ve 15" HMI
- DahilÇıkış konveyörü ve istifleme
PU bant, sayıcı, 2 istif hattı
- DahilEuromap 67 kablo seti ve devreye alma
3 gün kurulum + 2 gün eğitim
- Dahil değilVQ-Vision kamera kontrolü
Opsiyon OPT-VQ
- Dahil değilKutulama / paletleme
Proje bazlı
Uyumlu Enjeksiyon Makineleri
Uygun tonaj: 350–650 ton
Haitian80–700 t
KraussMaffei80–700 t
Engel80–700 t
Netstal150–700 t
Sumitomo (SHI) Demag80–700 t
