TO-Side Yandan Girişli Ürün Alma Robotu

Etiketsiz kapak ve bardak için yalnız alma ve istifleme: 0,7 s müdahale, 2 saniyenin altında çevrim.

Teslim süresi: 6–8 hafta
  • 1,9sKuru çevrim
  • 0,7sMüdahale
  • 2–16Kavite
  • 100–500tIMM tonajı
Teklif İste
TO-Side Yandan Girişli Ürün Alma Robotu

Genel bakış

Kapak ve bardak kalıplarında çevrim süresini belirleyen, kalıp içinde geçirilen zamandır. TO-Side yalnız alma yaptığı için tek yüzlü hafif plaka kullanır; 0,7 saniyede kalıba girip çıkar ve 2 saniyenin altında çevrimde 16 kaviteye kadar çalışır.

Aynı şase SE serisiyle ortaktır: ileride IML'e geçildiğinde magazin yuvası, statik yükleme ve iki yüzlü plaka eklenerek SE-250 ya da SE-450 seviyesine yükseltilir. Çıkışta DS-Stack istifleme standarttır.

Öne Çıkan Özellikler

  • 0,7 s müdahaleYatay ana eksen kalıp aralığına yandan girer ve tek girişte ürünleri alır; etiket yerleştirme olmadığı için plaka hafif, hareket kısadır.
  • Tek yüzlü hafif plakaEtiket çekirdeği yok; daha düşük kütle, daha hızlı hareket.
  • SE'ye yükseltilebilirAynı şase; magazin ve statik yükleme sonradan eklenir.
  • KEBA KeMotion kontrol, 10,1" HMIAçık mimari kontrolör; reçete hafızası, adım adım öğretme ve Euromap 67 ile IMM senkronizasyonu.
  • Vakum izlemeHer kavitede vakum sensörü; alınamayan ürün anında algılanır, çevrim güvenli durdurulur.
  • Entegre istifleme ve saymaÇıkış konveyörü ürünleri ağzı aşağı taşır, sayar ve paketleme adedine göre istifler.
  • CE ve entegre güvenlikGüvenlik PLC'si, kapı kilitleri ve Euromap 67 güvenlik devresi tek panoda; CE uygunluk beyanı ile teslim.

Galeri

TO-Side Yandan Girişli Ürün Alma Robotu 101 / 03

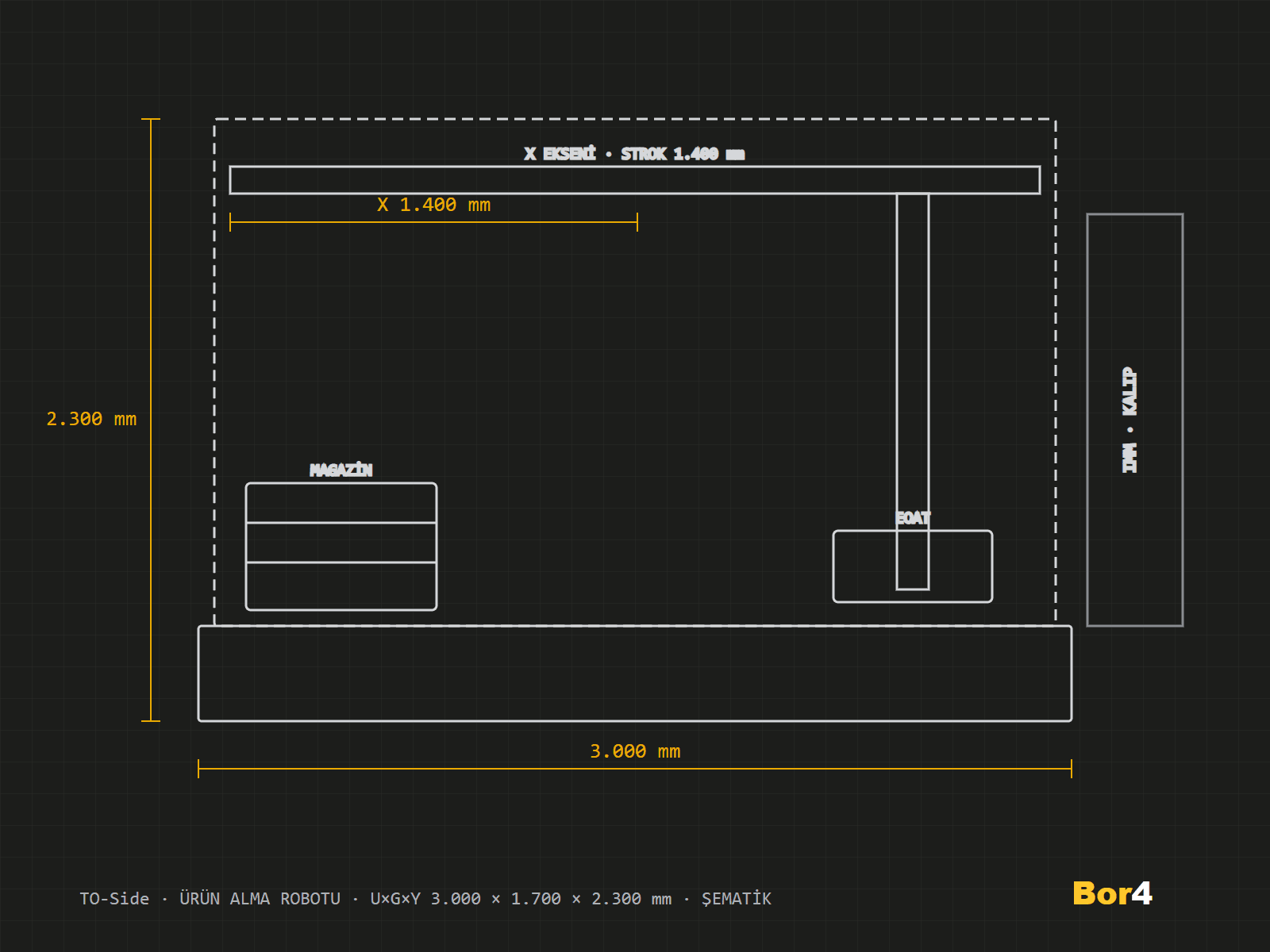

Teknik çizim

Teknik Özellikler

Genel
Uygun enjeksiyon makinesi tonajı100–500t
Kavite sayısı2–16adet
Kuru çevrim süresi1,9s
Kalıp içi müdahale süresi0,7s
Taşıma kapasitesi10kg
Giriş yönüYandan (operatör karşısı)
Montaj tipiZemin, makine yanı
Eksenler
X ekseni strok (giriş)1.400mm
Y ekseni strok (dikey)600mm
Z ekseni strok (yatay)400mm
Eksen tahrikiServo (KEBA KeDrive), kramayer + lineer kızak
Tekrarlanabilirlik±0,05mm
Maksimum hız5,5m/s
Tümünü gör (32)
Kontrol ve HMI
Kontrol sistemiKEBA KeMotion
HMI10,1" dokunmatik
IMM arayüzüEuromap 67
Uzaktan erişimVPN (opsiyon)
Reçete hafızası200adet
GüvenlikGüvenlik PLC, kapı kilitleri, Euromap 67 güvenlik devresi
Enerji ve pnömatik
Bağlantı gücü6kW
Besleme380 V / 50 Hz
Hava basıncı6bar
Hava tüketimi22Nl/çevrim
VakumBecker pompa, kavite başına izleme
Ölçüler ve ağırlık
Ölçüler (U×G×Y)3.000×1.700×2.300mm
Ağırlık1.250kg
Yer ihtiyacı5,1m²
RenkRAL 7016 / RAL 7035 / RAL 1003
Uygunluk ve teslimat
CE uygunluğuEvet
Teslim süresi6–8hafta
Garanti24ay
Çıkış donanımıKonveyör + DS-Stack istifleme

Opsiyonlar

  • Çift istifleme istasyonuOPT-2ST

    İki bağımsız istif hattı; paketleme değişiminde duruş yok.

    Opsiyonel
  • Kutulama / paletleme arayüzüOPT-BOX

    Kutulama makinesi ya da paletleyici ile Euromap 17 veri alışverişi.

    Opsiyonel
  • IML yükseltme kitiOPT-IML

    Magazin yuvası, ES-Charge ve iki yüzlü VG-EOAT ile SE seviyesine geçiş.

    Opsiyonel

Standart Teslimat Kapsamı

  • Robot şasesi ve servo eksenler

    X/Y/Z servo, enerji zinciri, koruma kabini

    Dahil
  • Ürüne özel alma plakası (1 adet)

    Tek yüzlü, vakum tutucular

    Dahil
  • KEBA kontrol panosu ve 10,1" HMI
    Dahil
  • Çıkış konveyörü ve istifleme

    PU bant, sayıcı, 1 istif hattı

    Dahil
  • Euromap 67 kablo seti ve devreye alma

    3 gün kurulum + 2 gün eğitim

    Dahil

Uyumlu Enjeksiyon Makineleri

Uygun tonaj: 100–500 ton

  • HaitianHaitian80–700 t
  • YizumiYizumi90–700 t
  • KraussMaffeiKraussMaffei80–700 t
  • EngelEngel80–700 t
  • ArburgArburg80–650 t
  • NetstalNetstal150–700 t
  • Sumitomo (SHI) DemagSumitomo (SHI) Demag80–700 t
  • BorcheBorche90–700 t

Markalar uyumluluk bilgisi olarak gösterilir; ortaklık anlamına gelmez.

Uygulama Alanları

Tüm uygulamalar

Sıkça sorulan sorular

Euromap 67 arayüzü olan her makineyle çalışır. Tonaj aralığı ve kalıp aralığı ölçüleri teklif aşamasında kontrol edilir; Euromap 12 için dönüştürücü sunuyoruz.

İkinci alma plakası hazırsa 30 dakikanın altında. Reçete HMI'dan çağrılır; eksen konumları kendiliğinden gelir.

Standart teslim 6–8 haftadır. Fabrika kabul testi (FAT) kendi kalıbınız ve etiketinizle İkitelli'deki test merkezimizde yapılır; sahada 3 gün kurulum, 2 gün eğitim.

Evet. Şase SE serisiyle ortaktır; OPT-IML yükseltme kitiyle magazin yuvası, ES-Charge ve iki yüzlü VG-EOAT eklenerek SE seviyesine geçilir.
