VG-EOAT Vakum Kafası

Ürüne özel iki yüzlü EOAT plakası: etiket çekirdekleri, vakum tutucular, 3D baskı mandreller.

Teslim süresi: 3–5 hafta

1–16Kavite
4–14kgPlaka ağırlığı

Genel bakış

EOAT plakası IML çevriminin kalbidir: bir yüzde etiketi taşıyan çekirdekler, diğer yüzde biten ürünü alan vakum tutucular. VG-EOAT, kap geometrisine göre 3D baskı ya da işlenmiş alüminyum mandrellerle üretilir; vakum kanalları plakanın içinden geçer, dışarıda hortum yoktur.

Plaka her kavite için ayrı vakum devresi taşır; vakum sensörleri eksik etiketi ya da alınamayan ürünü anında bildirir. Hızlı bağlantı kuplajı elektrik, vakum ve statik hatlarını tek hareketle ayırır.

Öne Çıkan Özellikler

İki yüzlü EOAT plakasıBir yüzde etiket çekirdekleri, diğer yüzde ürün tutucuları: tek girişte hem alma hem yerleştirme.
3D baskı mandreller3D baskı mandrelli deneme plakası numuneden 5 iş gününde; seri plaka 3–5 hafta.
Alüminyum-karbon gövdeDüşük kütle, daha kısa müdahale süresi.
Vakum izlemeHer kavitede vakum sensörü; eksik etiket ya da ürün anında algılanır, çevrim güvenli durdurulur.
30 dakikada ürün değişimiHızlı bağlantı kuplajı vakum, elektrik ve statik hatlarını tek hareketle ayırır; ikinci plaka 30 dakikada takılır.

Galeri

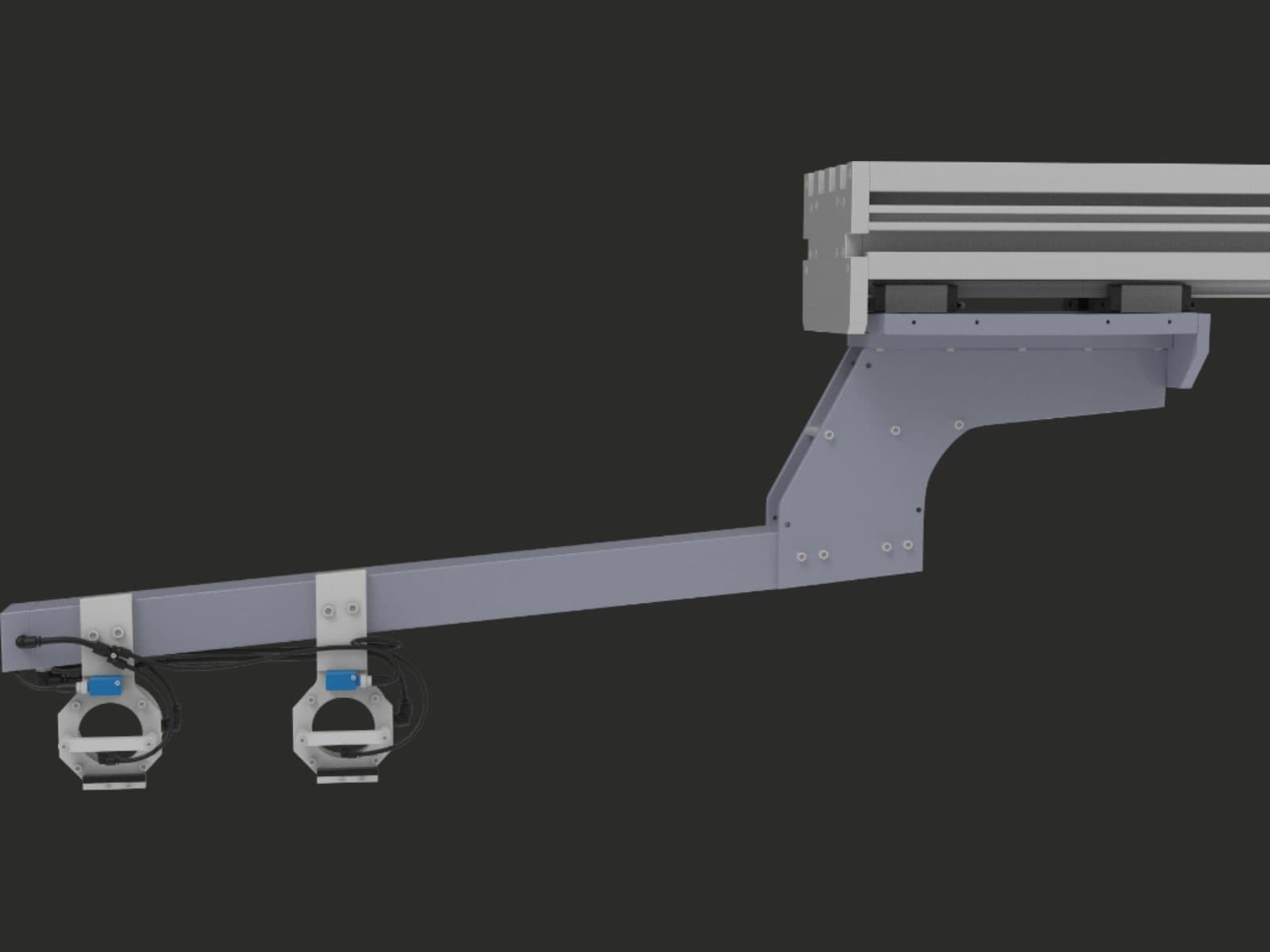

VG-EOAT Vakum Kafası 101 / 03

Parametre	Değer
Genel
Kavite sayısı	1–16adet
Plaka ağırlığı	4–14kg
Etiketleme yüzeyi	1 / 3 / 5 yüz, sarma, kapak
Montaj tipi	Hızlı bağlantı kuplajı
Etiketleme
Etiket alma	Vakum, kavite başına devre
Enerji ve pnömatik
Vakum	Kavite başına sensör
Ölçüler ve ağırlık
Renk	Eloksal alüminyum / karbon
Uygunluk ve teslimat
CE uygunluğu	Evet
Teslim süresi	3–5hafta
Garanti	12ay

Opsiyonlar

İkinci plakaOPT-2ND
İkinci ürün için hazır plaka; 30 dakikada değişim.
Opsiyonel
Servo bilek 90°/180°OPT-WRIST
Beş yüz etiket ve kapak için dönüş.
Opsiyonel
